海康MV-ID5120M-00C-NNN讀碼器3C行業-光電PCB板讀碼項目

客戶公司深耕顯示電子領域，以控制板卡和精密模切件為主要產品，并向車載電子、物聯網電子、半導體電子等其他領域拓展應用。因SMT產線AOI檢測設備需要對PCB板子上的碼信息進行綁定，但碼信息較多，人工使用手持巴槍讀碼綁定的效率慢且易出錯，所以計劃使用固定式智能讀碼器實現。

一、案例背景

（1）項目需求

對二維碼和條碼進行識別并綁定到MES系統，同時實現FTP存圖和對接駁設備的控制。

（2）項目痛點

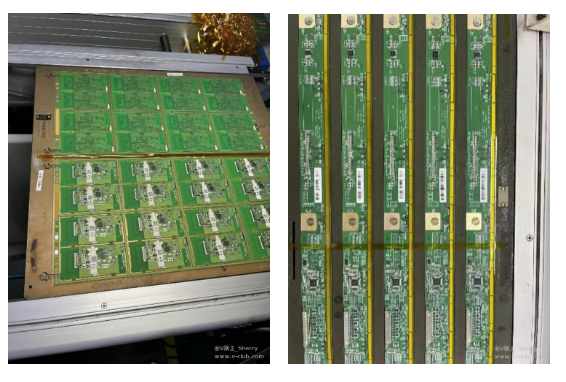

PCB板碼信息較多（5-64個碼），人工使用手持巴槍讀碼綁定的效率低且易出錯。

二、方案描述

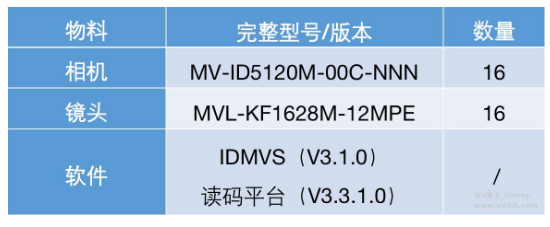

（1）配單表

海康ID5000系列全功能型固定式工業讀碼器

海康智能讀碼器MV-ID5120M-00C-NNN /鏡頭MVL-KF1628M-12MPE 海康ID5000系列全功能型固定式 工業讀碼器

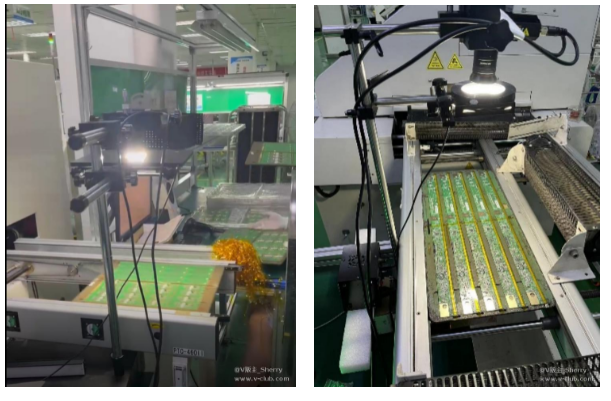

（2）方案示意圖


場景一場景二

（3）方案思路

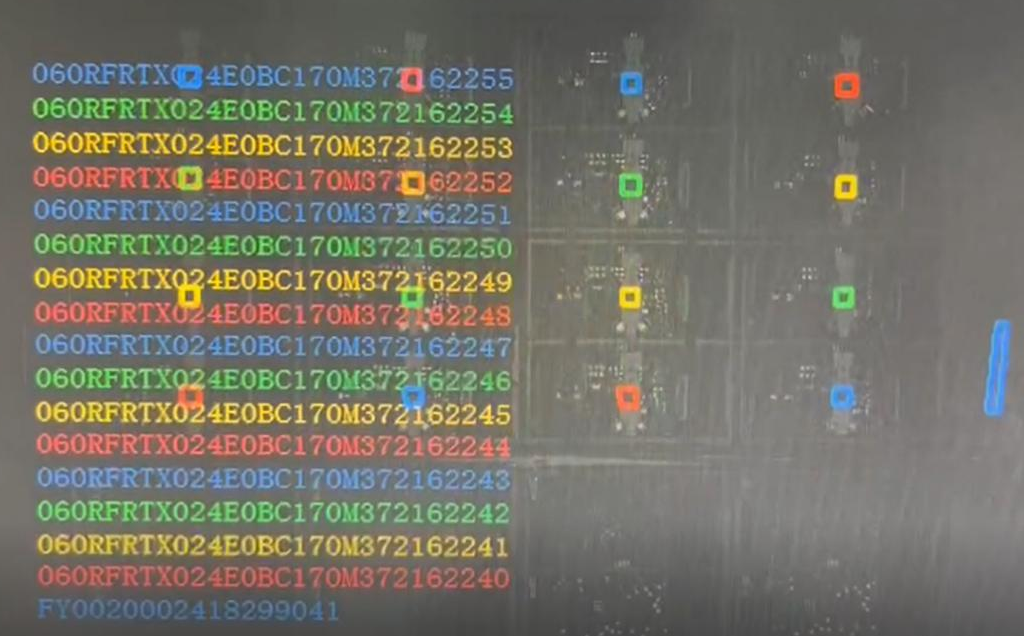

場景一：工位在AOI檢測設備后，需要將碼信息通過光標輸出的方式綁定到MES系統內，所以采用了讀碼平臺軟件焦點輸出插件實現。

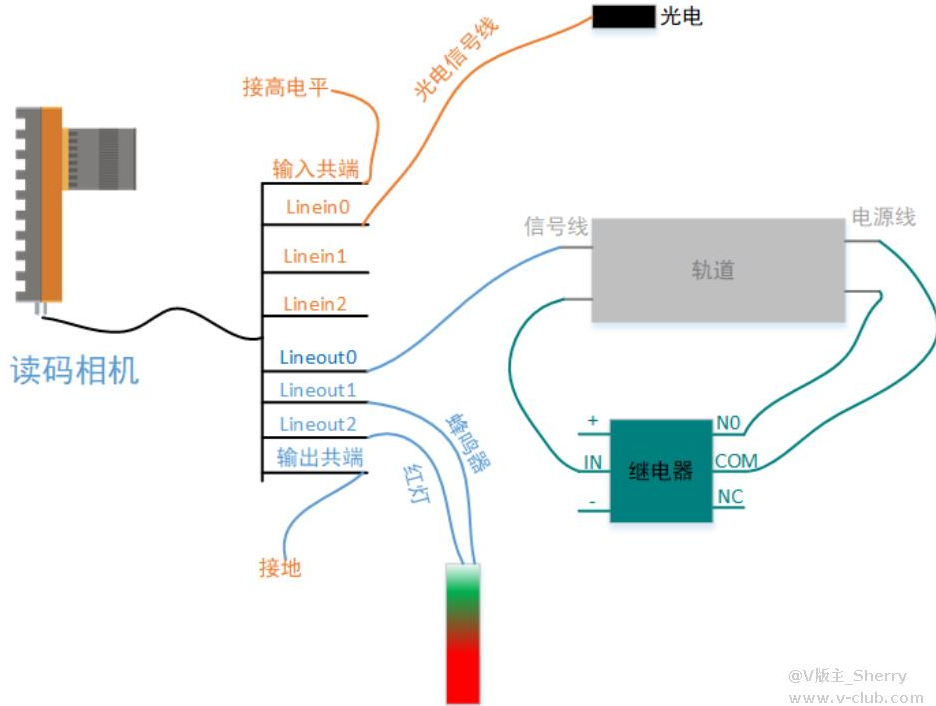

場景二：工位在AOI檢測設備前，除了需要綁定碼信息外，還需要通過讀碼器輸出+AOI設備結合控制接駁設備，最終采用讀碼器輸出控制光耦隔離繼電器，結合AOI設備發出的短路信號實現。


困難點：場景2后續要求識別載具上的鐳雕碼。

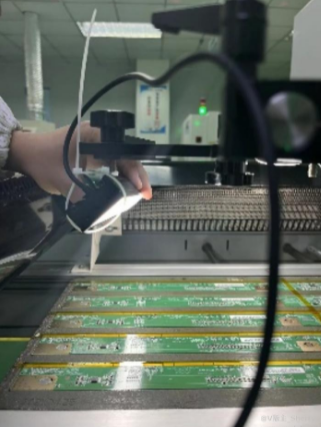

解決方案：調節打光方式，最終確定以?xún)蓚?cè)打光的讀取效果最好。


三、項目?jī)?yōu)勢

讀碼效果穩定，讀碼率可達99.8%，從讀碼到碼信息全部綁定到MES系統約2秒的耗時，客戶滿意度較高。
大大提高了讀碼和MES系統綁定的效率，有效降低了客戶后續的風險和人力成本。
